封闭煤场安全监测系统

系统概述

系统依据国家能源局发布的标准《封闭式储煤设施安全检测系统通用技术条件》-(NB/T10376-2019)要求，设置煤场安全监测系统;适用于封闭储煤筒仓、圆形煤场、条形煤场等多种封闭式储煤设施。

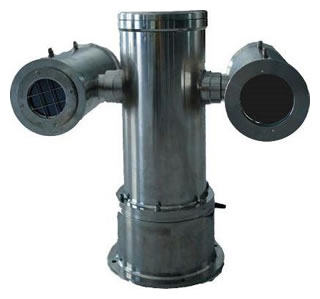

封闭煤场安全监测系统由一体化红外热成像测温系统、烟雾粉尘浓度监测系统、可燃气体监测系统、挡煤墙测温系统、明火煤保护系统及煤场安全监测软件平台组成；对储煤设施内煤堆温度、可燃气体浓度、烟雾浓度等参数进行全天候实时监测，软件平台具有动态三维可视、异常信息实时报警、系统用户多层级管理，历史操作记录查询等功能；形成分区监测、分级管理，可视化预警；并在后台实现数据报表统计、分析以及辅助决策，确保 一旦出现危险情况，做到早发现、早预警、早疏散，为储煤设施安全运维及人身安全保障护航。

系统架构示意图

点击图片可查看大图

系统拓扑图

点击图片可查看大图

系统特点

1、支持采用高精度三维建模技术，实现"数字孪生煤场”，实现可视化、可追溯、可预警的智能化管理。

2、支持PC端大屏监控与Android 移动端APP双端协同，打破空间限制，可做到"一机在手，全局在握”，极大提升应急响应速度与管理灵活性。

3、深度兼容 Modbus RTU/TCP、MQTT、TCP/IP等多种工业通信协议，支持多种设备即插即用。

4、具备多级报警机制，支持弹窗提示、声音报警、App 推送等多重告警方式，形成从"感知一预警一处置一复盘”的完整安全闭环。

5、系统基于分布式物联网架构与企业级平台构建，支持高并发、权限分级管理，保障数据永不掉线。

系统可视化界面

根据储煤设施场景采用数字孪生技术进行三维建模，实现对场景的虚拟仿真，添加相应设备进行关联融合展示，将分散的监控界面整合为统一窗口，让管理人员可以清晰直观地掌握设备运行中的有效信息，实现透明化与可视化管理，有效提升管控效率，实现立体式、可视化的运行管理。

产品参数
